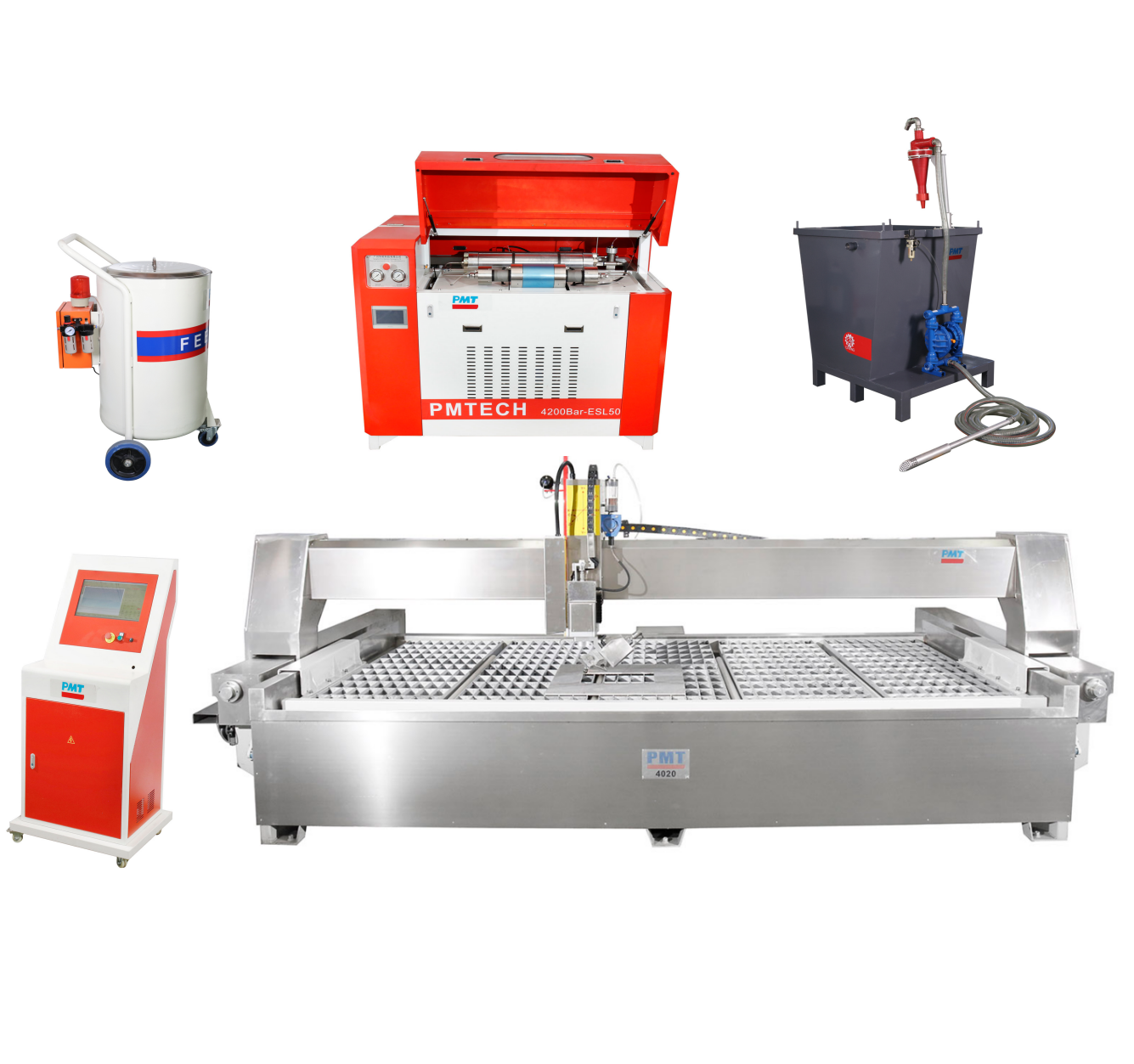

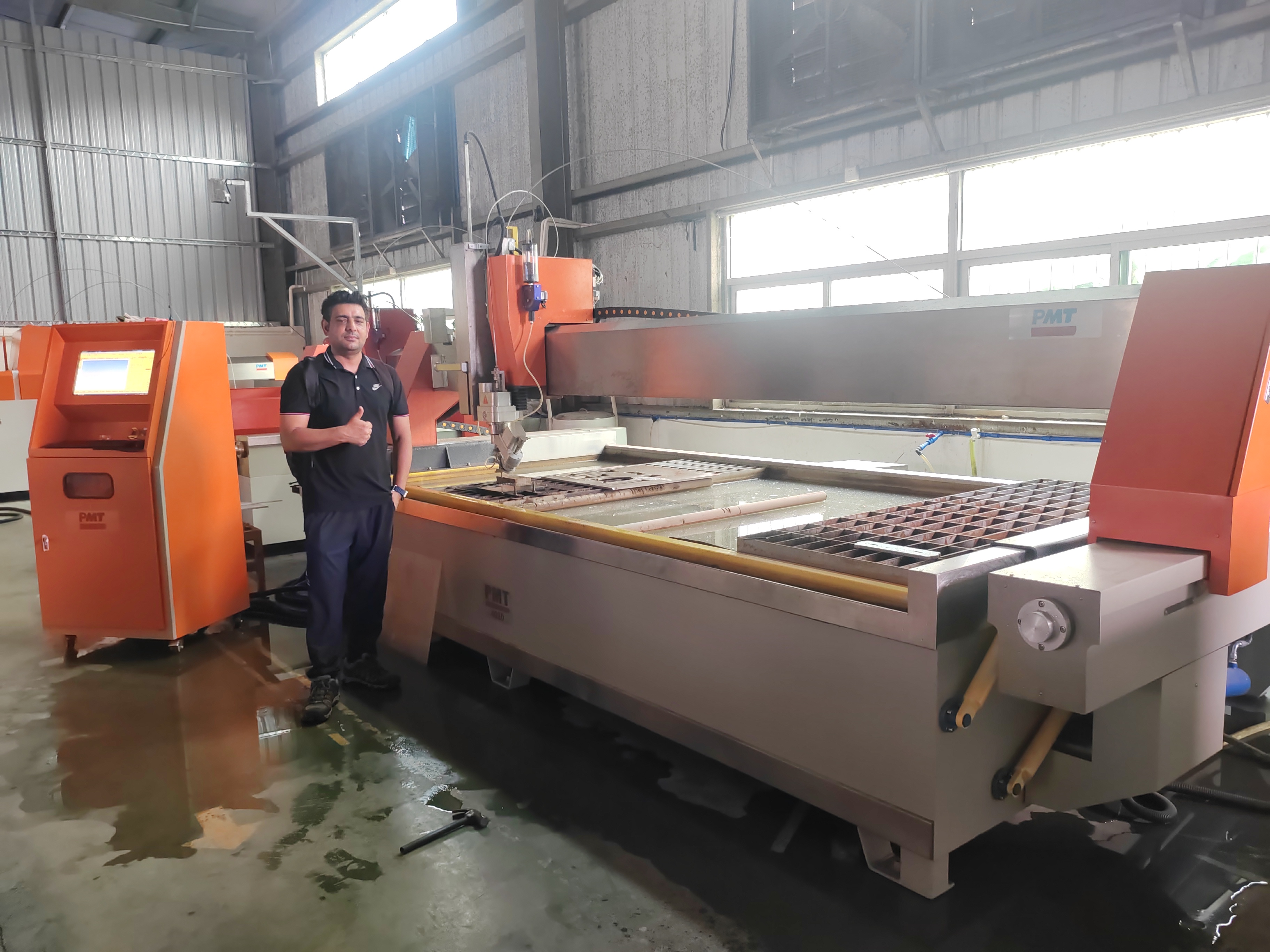

Máquina de corte de chorro de agua de corte de 5 eje
Ventaja de PMT Waterjet Machine
1. La calidad de corte suave es perfecta.
2. La precisión de corte del cortador de chorro de agua es de hasta 0.1 mm. Las juntas de borde son regulares, y el corte de chorro de agua también puede hacer rompecabezas y murales muy complejos.
3. La velocidad de corte es rápida, y la consistencia del producto y la intercambiabilidad son muy buenas.
4. La perforación, el corte y la formación se pueden hacer a la vez.
5. Mejore el entorno de trabajo y reduzca el impacto del polvo y el ruido en el operador.
6. El corte de chorro de agua es un corte en frío que no daña la estructura interna del material.
7. Es la única máquina para procesar materiales compuestos y porcelana frágil.
8. El cortador de agua puede cortar metal, goma, espuma, plástico, materiales compuestos, piedra, baldosas de cerámica, mármol, vidrio, etc.
9. Sobre el tamaño, tenemos 4000*2000 mm, 3000*2000 mm, 2000*1500 mm, 2500*1500 mm, 6000*2000 mm ECT, ¿que desea?

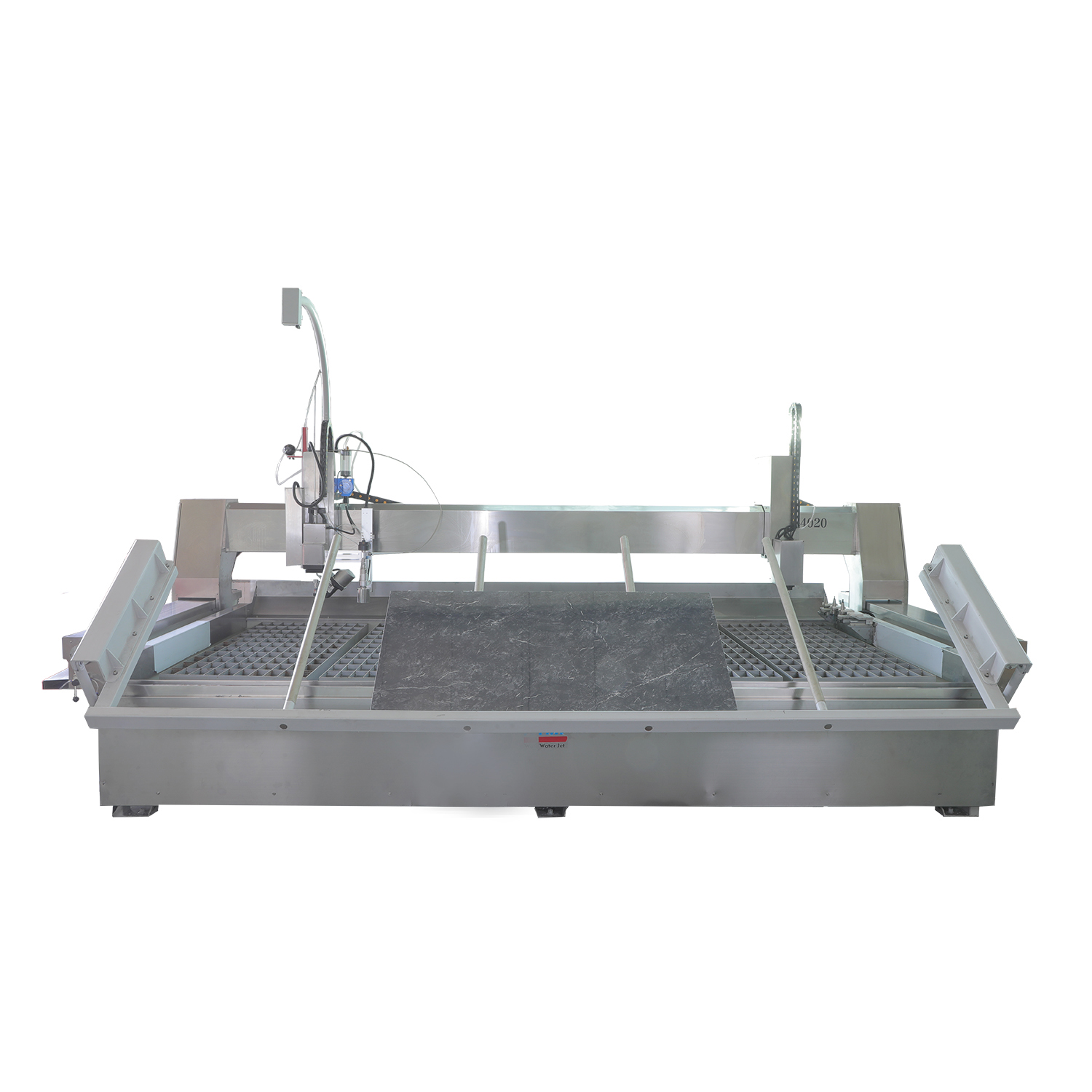

1. Tabla de trabajo y controlador
PMT La tabla de corte de chorro de agua consiste en parte de transmisión con eje x, eje Y eje z, tanque de agua, cabezal de corte, parte de lubricación y sistema de conducción de servomotos. La estructura mecánica de pórtico se ajusta a máquinas de gran tamaño, una larga distancia de carrera del eje X e Y, adecuado para procesar una variedad de piezas de gran tamaño complejas.
La mesa de corte es una mesa controlada por PC 2-D, que consiste en el eje Y, el receptor, el eje X, el eje Z (reposapiés de la cabeza de corte), la cabeza de corte, la manguera de alta presión y la caja abrasiva. Tanto el eje X como el eje Y se instalan con guía lineal y tornillo de bola.
Modelo | 2015 | 2515 | 3020 | 4020 | 6020 |
Dimensión (mm) | 2650*2150 mm | 3100*2150 mm | 4500*2300 mm | 5250*2300 mm | 7300*3100 mm |
Max. rango de corte | 2000*1500 mm | 2500*1500 mm | 3000*2000 mm | 4000*2000 mm | 6000*2000 mm |
Viaje del eje Z | 180 mm | ||||
Sistema de servo | Weihong, OEM Panasonic | ||||
tornillo de pelota | ABBA/TBI, marca Taiwán | ||||
Precisión de reicionamiento | ± 0.025 mm/m | ||||
Precisión de corte | ± 0.1 mm | ||||
Max. velocidad de carrera | 15m/min | ||||
lubricación | Inmersión al aceite | ||||
Material | 203 Tanque de material de acero inoxidable, haz de acero fundido, goma y cubierta de acero inoxidable | ||||

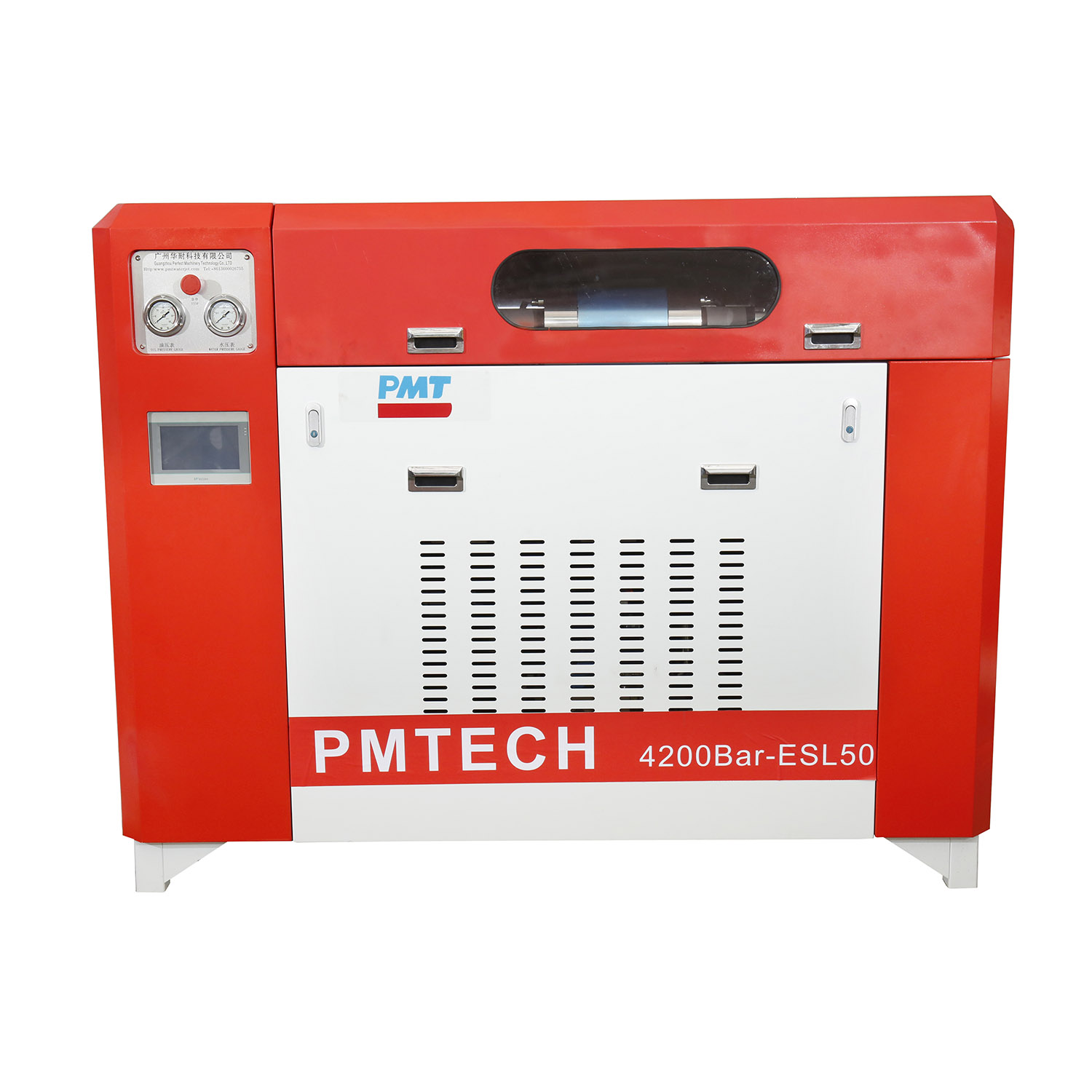

2. ESL50 STRUCTURA DE LA BOMBA DE ALTA PRESIÓN
Dimensión (L*W*H) | 1800*1000*1400 mm |
Peso | 1200 kg |
Tasa de potencia | 37kW/50HP |
Max. presión | 420MPA /4200BAR |
Presión de trabajo | 300-350MPA |
Max. descarga de aceite | 104L/min |
Max. Caudal | 3.7L/min |
Fuente de alimentación | 380 V 50Hz |
Suministro de agua | ≥15.1L/min |
Acumulador | 1.5litro |
① Sistema de suministro de agua
El motor principal necesita dos fuentes de agua para cortar y enfriar, por lo tanto, necesitamos dos drenajes: el drenaje de agua de enfriamiento y el drenaje de fuga de agua.
La definición especial se enumera a continuación:
Agua de corte: el intensificador debe suministrarse con agua de 20-1000PSI (1.4-6.9BAR). El agua de entrada no debe menos que el agua de salida por 1,5 veces.
Agua de enfriamiento (para el intercambiador de calor): el intercambiador de calor se usa para ajustar el calor acumulado en el aceite hidráulico.
Sistema Hidráulico
El sistema hidráulico consiste en sistemas de presurización, filtración y enfriamiento. El principio de intensificación es: un motor de 37kW impulsa la bomba hidráulica, luego la bomba presurizará el aceite hidráulico de hasta 20 mPa MAX.
③ Sistema de intensiferas de agua
El sistema de intensificación se refiere principalmente al intensificador, pero también incluye otros componentes en el circuito de agua que convierten el agua de baja presión en agua a alta presión. Específicamente, incluye intensificador, acumulador, tubo de alta presión, conector, etc. El intensificador es la parte principal del sistema de intensificación. Una sección para el principio, estructura y mantenimiento del intensificador está contenida en este manual.
④ Sistema de control eléctrico
El sistema de control eléctrico está integrado en el panel de control, incluido el circuito de control de PC. Este sistema de control se utiliza para iniciar/detener el motor principal y ajustar la velocidad. La función de la pantalla, los botones y las perillas en el panel se enumera a continuación.
'Indicador de encendido ' 'Medidor de voltaje ' 'Medidor de divisas ' 'Switch Master ' 'Bomba y interruptor principal del motor ' 'Alta presión/interruptor abrasivo ' 'Stop de emergencia '

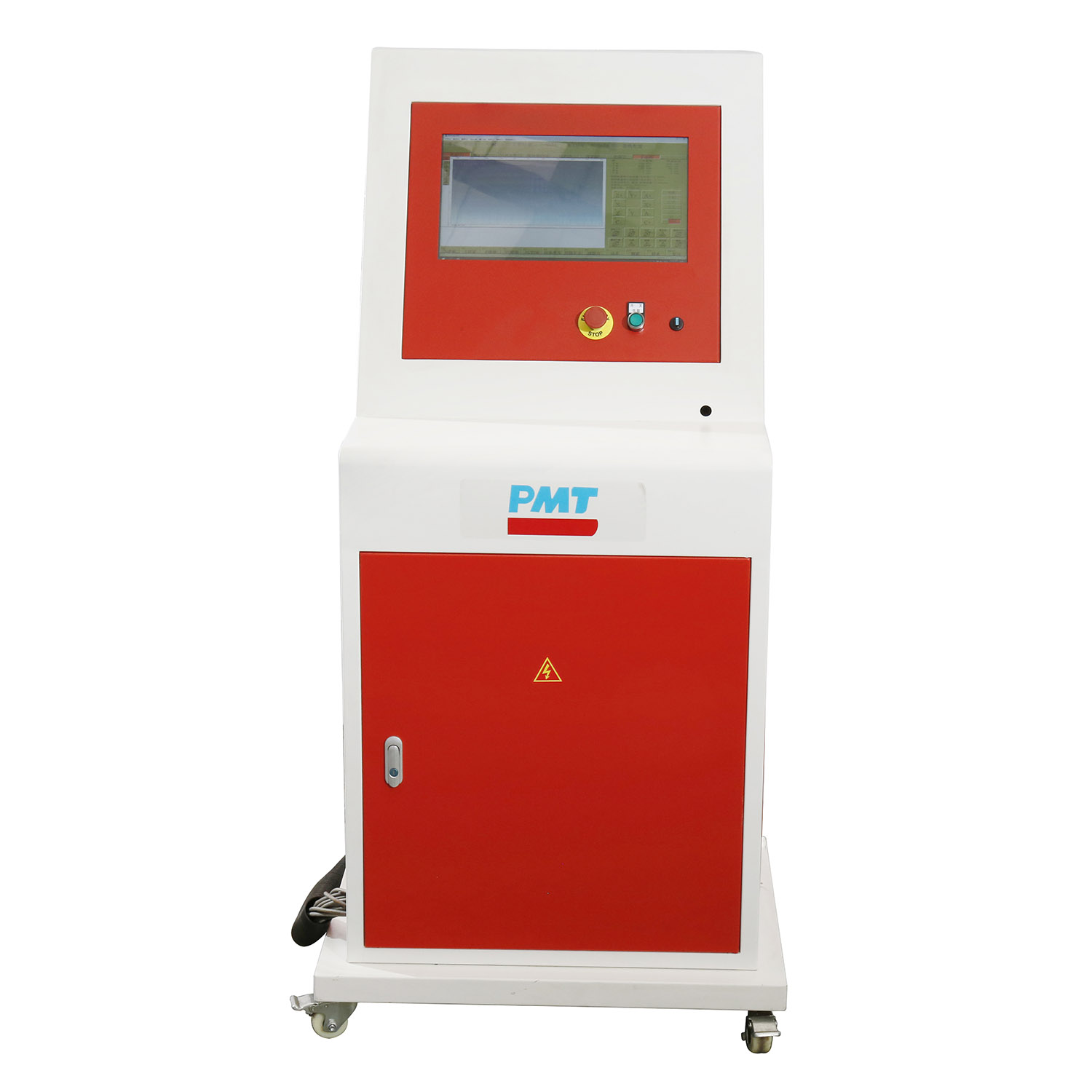

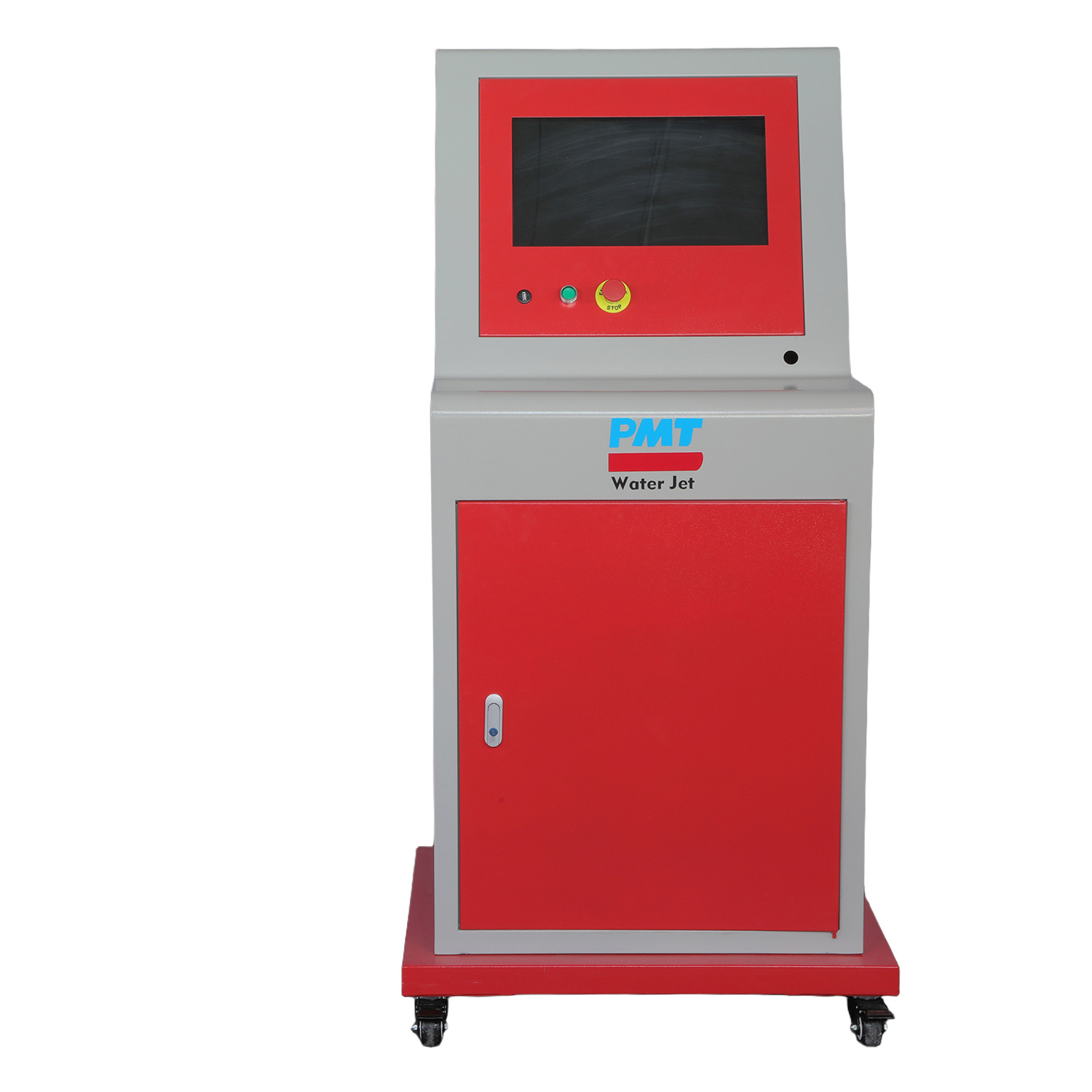

3. Controlador CNC
Fuente de alimentación | AC220V 50/60Hz |
Sistema de dibujo | Agresivo |
Sistema informático | Windows 7 |
Función | Controlador remotor |
pantalla | Aplicar LCD de 19 pulgadas |
Software de chorro de agua NC-Studio-V10 | Admite el archivo DXF y el código NC |

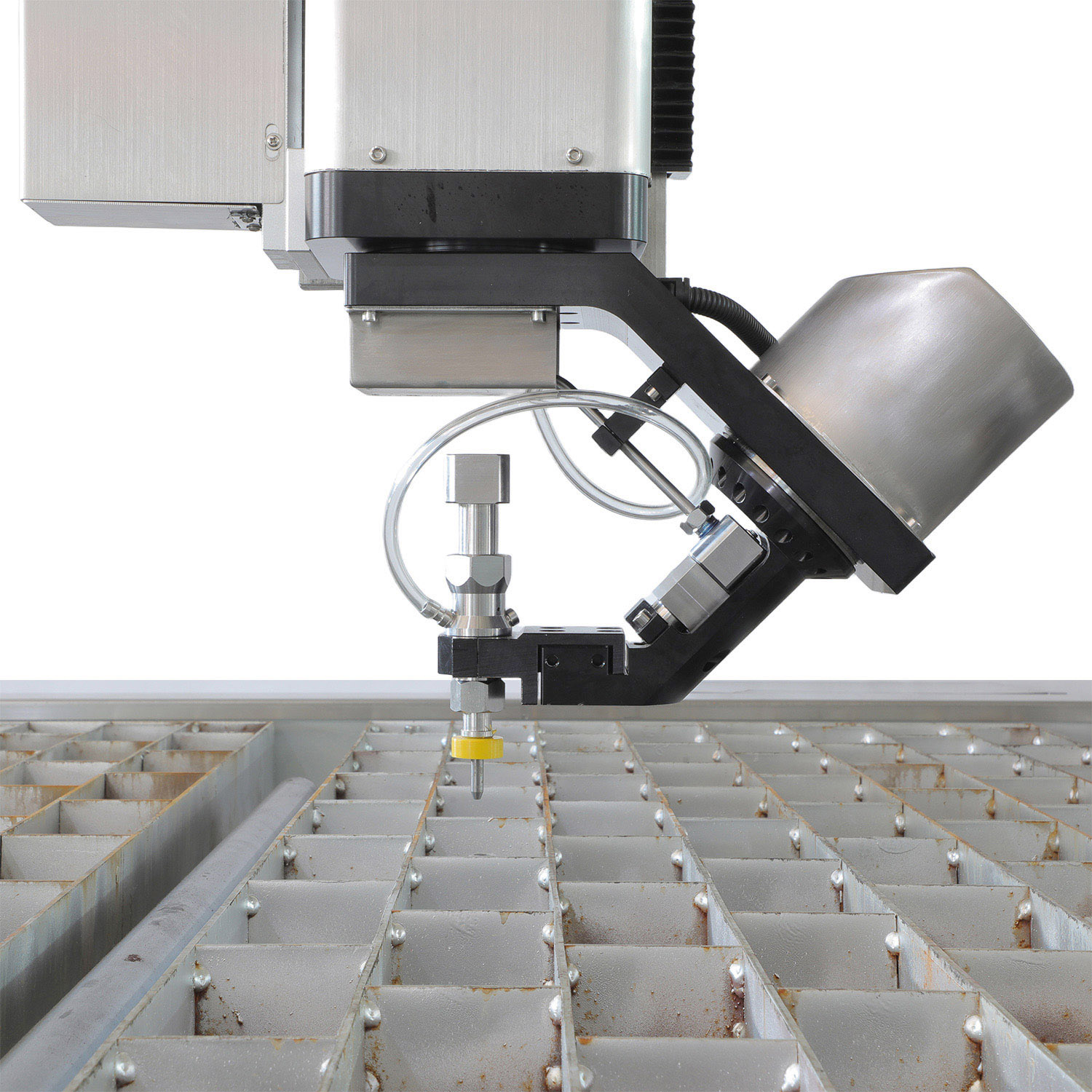

4. Sistema de corte de AC 5 Axis para cabeza de corte de diamantes
Precisión de reicionamiento | ± 0.02/1000 mm |
Precisión de corte | ± 0.15/1000 mm |
Max. prusticia | 420MPA |
Tipo de orificio | Analizador 3 |
Tipo de boquilla | 7.14*1.02*76 mm |
Correr viajes del eje Z | 180 mm |
Ángulo de rotación del eje A | ± 67 ° |
Ángulo de rotación del eje C | ± 360 ° |
Ángulo de corte | ± 45 ° |
solicitud | Corte 2D/3D |

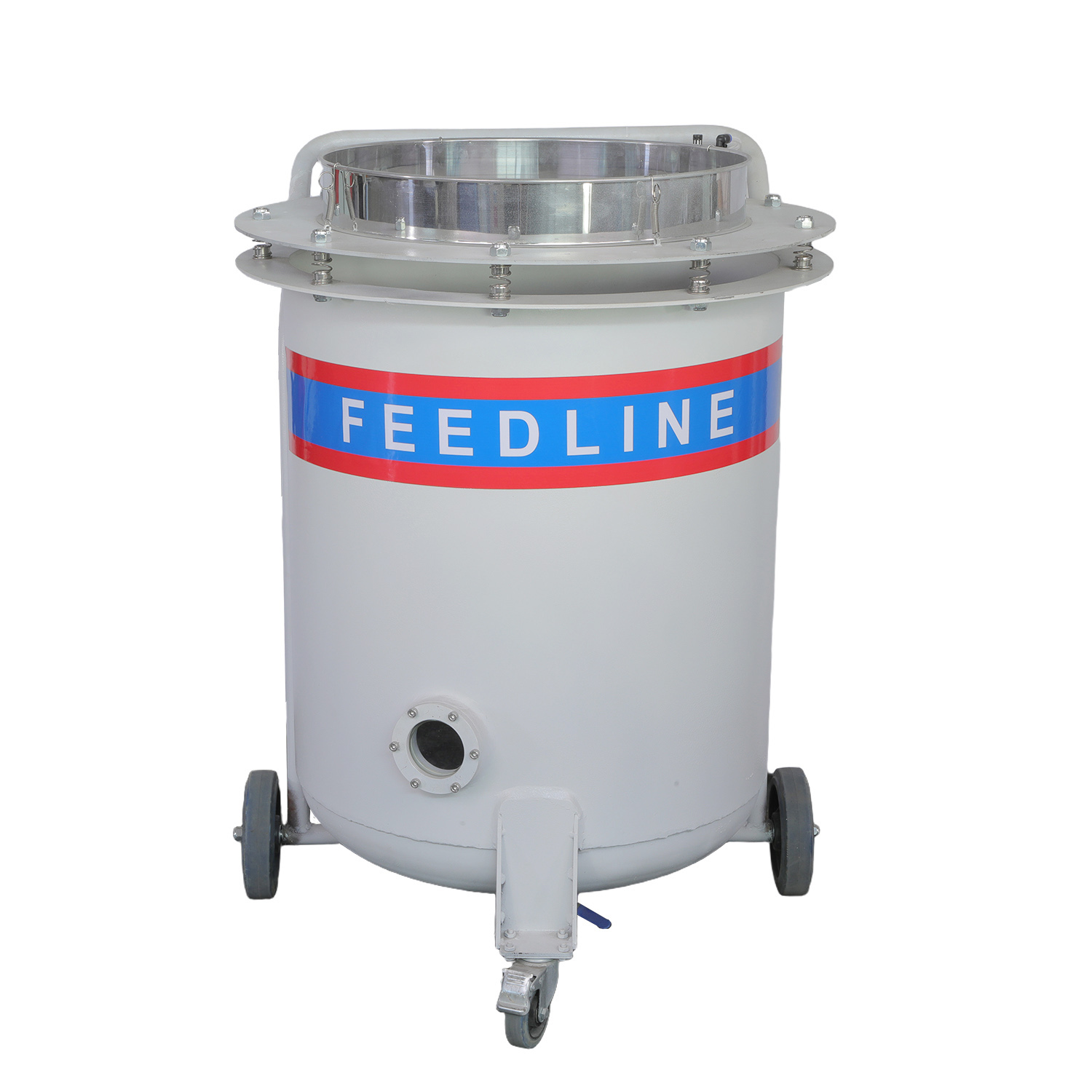

5. Sistema de alimentación abrasiva
Dimensión (L*W*H) | 700*700*1350 mm |
Peso | 80 kg |
Max. capacidad | 200 kg |
Max. suministro de presión del aire | 2Bar |
Regulador de ajuste de motor de control de software | |
Elimina los desechos abrasivos | |
6, Systerm de carga de piso
La velocidad de corte de la mini máquina de corte de chorro de agua varía según el material, el grosor, la calidad de corte deseada, la presión de agua y la configuración de la máquina en sí, generalmente para PMT agua de agua, puede encontrar la siguiente velocidad solo para su referencia.
Nuestra fábrica no solo tiene todo tipo de tamaño de máquinas de chorro de agua y piezas de repuesto de chorro de agua, sino que también nuestra compañía vende todo tipo de máquinas de talla de piedra, máquinas láser, máquinas de corte de puentes, máquinas de molienda de borde, máquinas de tono de hileras y máquinas de cuerda, etc.
Capacitación técnica
1, Principio de trabajo básico de la máquina de corte de chorro de agua de súper alta presión2, Principio de trabajo del sistema de alta presión y sobrealimentación
3, Reemplazo de las piezas selladas a alta presión, selladas a baja presión y de alta presión
4, Mantenimiento del sistema de alta presión y el juicio y la solución de problemas de fallas comunes
5, Programación y operación de CNC y operación de la plataforma de corte NC
6, Mantenimiento diario de la plataforma de corte NC
7, instalación de equipos
8, Control abrasivo y operación de transporte y comunicación CNC
9, Operación del software CAD / CAM y la comunicación CNC
10, Principio de trabajo, mantenimiento y juicio y resolución de problemas de fallas comunes de las principales partes funcionales de alta presión, interruptores de agua de alta presión y cabezal de corte abrasivo
Servicio postventa
1, Garantía gratuita para toda la máquina durante un año o 2000 alta presión/hora 2, capacitación de dos personal para operación y mantenimiento de equipos y un operador de computadora para el usuario
3, Instalación y puesta en marcha en línea (el usuario es responsable de la junta y el alojamiento)
4, Mantenimiento de por vida
5, para garantizar el suministro a largo plazo de piezas de repuesto
6, para disfrutar de la actualización de precios especiales cuando hay nuevos productos y tecnologías
7, Tiempo de respuesta de reparación: Durante el período de garantía de calidad, cuando el equipo del usuario falla, responda dentro de las 24 horas posteriores al aviso de recepción. Para una falla común, ordene al usuario que reanude la producción lo antes posible por teléfono o correo electrónico
Envasado de productos
Paquete Wate Jet Cutting Machine: Package de madera, dentro de los paquetes suaves o todo de la película blanda y garantizar la seguridad. incluyendo la bomba HP, el lecho de mesa de corte de chorro de agua con cabeza de corte, controlador de chorro de agua CNC, alimentador de arena de chorro de agua, piezas de repuesto con la bomba, cargando por un contenedor de 20 pies o 40 pies. Alrededor de 30-40cbm, 4000-6000 kgs, un conjunto de máquinas de metro de un conjunto.
Piezas de repuesto de chorro de agua: paquete suave en el interior, paquete de cartón afuera. arena de granate abrasiva de agua de agua: empaque por*25 kg de embalaje pequeño + 40 bolsas en una bolsa grande. El paquete formas en que ASLO puede, según los requisitos del cliente.
Tiempo de entrega para máquinas: tiempo de entrega de 15-30 días
Piezas de repuesto de Waterjet: 1-7 días

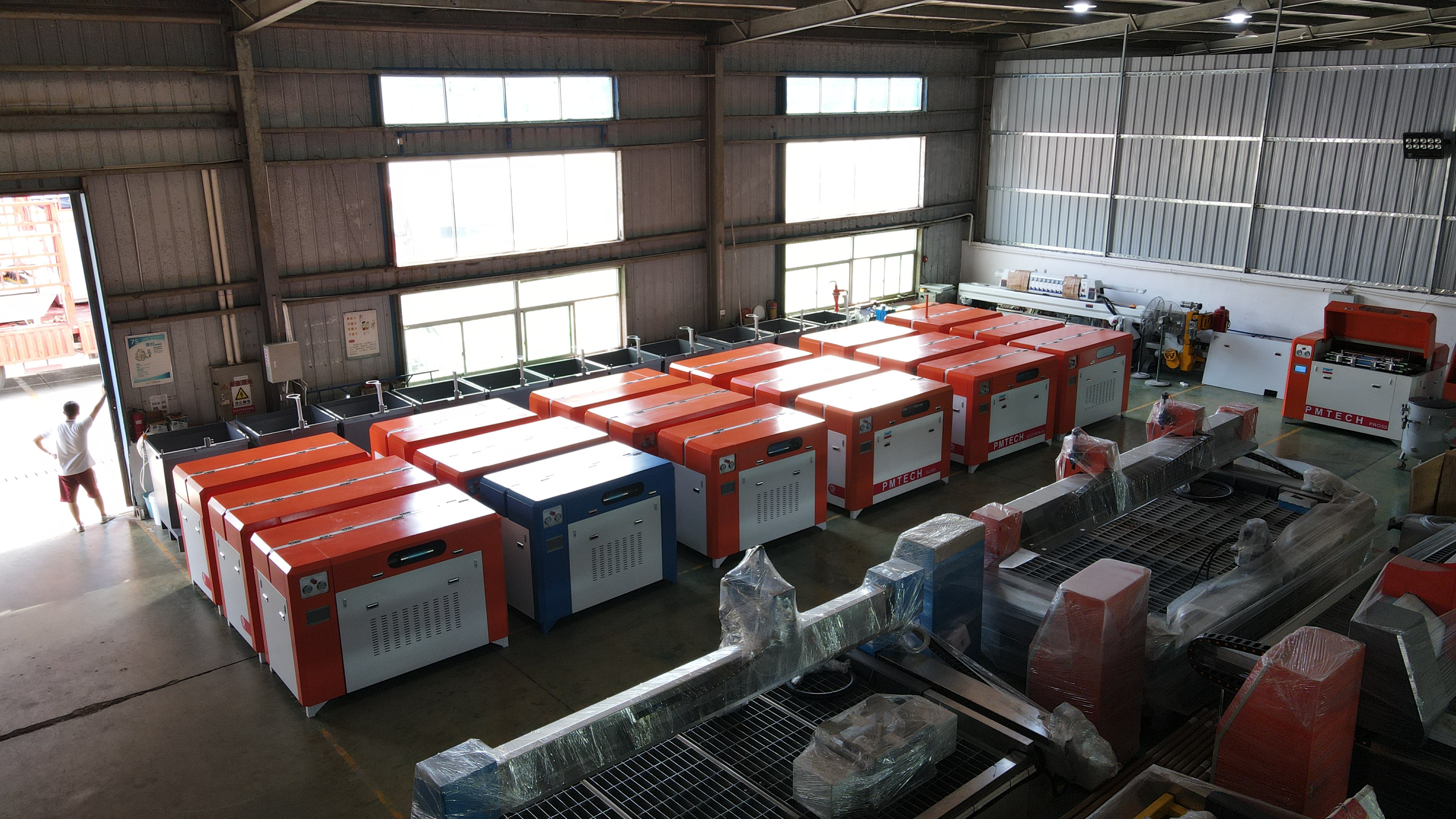

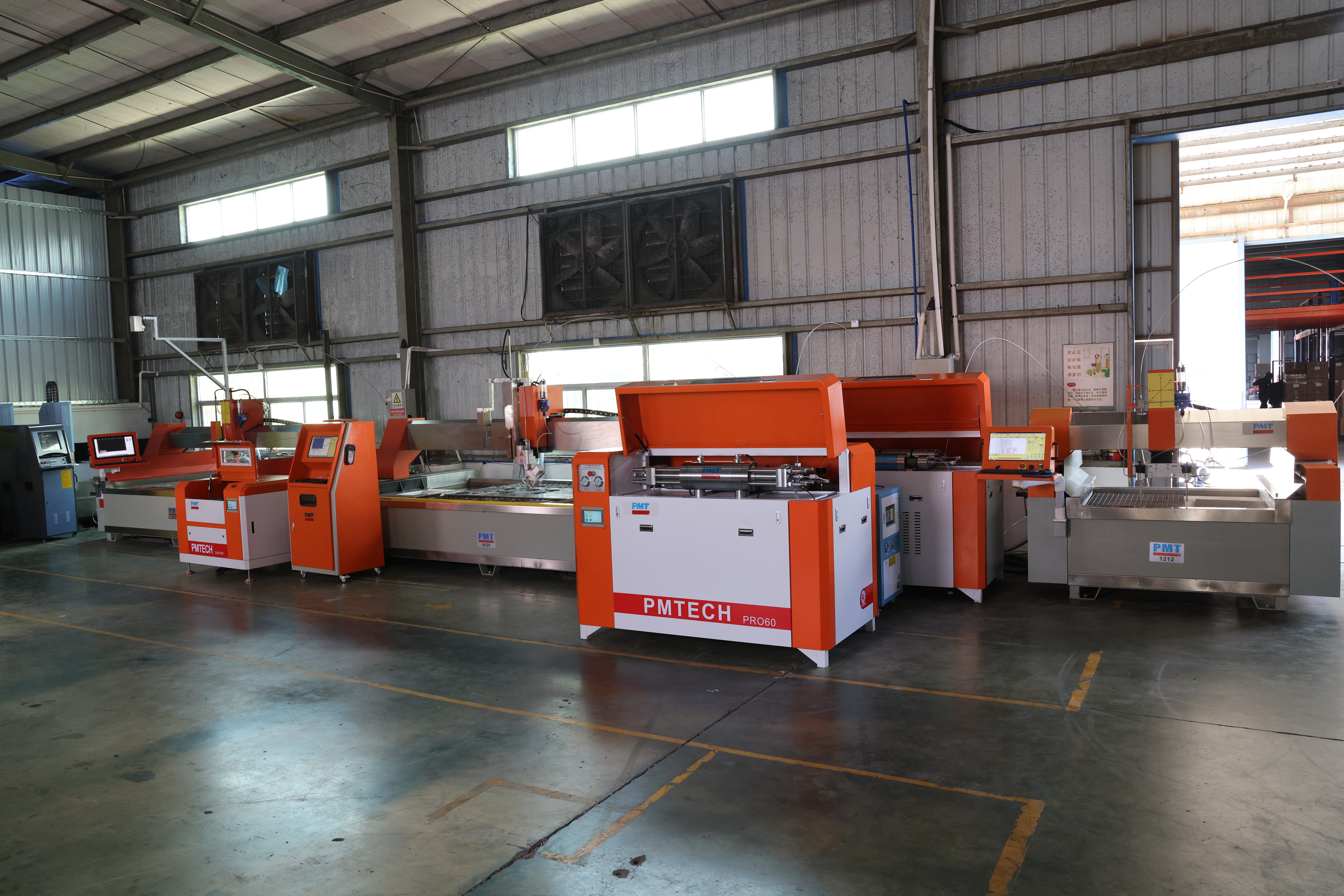

Perfil de la empresa
Guangzhou Perfect Machinery Technology Co., Ltd. (PMT) se encuentra en el distrito de Huadu, Guangzhou, a 10 kilómetros del aeropuerto internacional de Canton. PMT La empresa ha estado fabricando máquinas de corte de chorro de agua de alta calidad. El corte perfecto es nuestro compromiso con los clientes.
Después de más de 10 años de sedimentación y desarrollo, la empresa PMT se ha convertido en una empresa nacional de alta tecnología que integra la investigación y el desarrollo, la producción, las ventas y la tecnología. Adheriendo a la filosofía comercial de 'calidad primero, servicio primero', brindamos a los clientes soluciones únicas para piedra, vidrio de azulejos de cerámica y procesamiento de metales. Nuestra tecnología avanzada y servicios confiables han recibido elogios unánime de los clientes de todo el mundo.
