Máquina de corte por chorro de agua con cabezal de corte de 5 ejesVentaja de la máquina de corte por chorro de agua PMT
Logre una calidad de corte perfecta con nuestro moldeador por chorro de agua.
Logre una precisión de corte de hasta 0,1 mm con nuestro moldeador por chorro de agua, teniendo en cuenta las uniones exactas de los bordes y la formación de acertijos y pinturas murales alucinantes.
Experimente una velocidad de corte rápida y una consistencia y compatibilidad de artículos brillantes con nuestro moldeador por chorro de agua.
Nuestro moldeador por chorro de agua considera taladrar, cortar y enmarcar en un ciclo solitario.
Mejore el espacio de trabajo disminuyendo los residuos y la influencia del clamor en los administradores con nuestro moldeador por chorro de agua.
Nuestra innovación de corte por chorro de agua garantiza un ciclo de corte de virus que salva la construcción interna de los materiales.
Nuestro moldeador por chorro de agua es la mejor decisión para manipular porcelana frágil y materiales compuestos.
Corte una gran variedad de materiales, incluidos metal, elásticos, espuma, plástico, materiales compuestos, piedra, baldosas de barro, mármol y vidrio con nuestro moldeador por chorro de agua.
Explore varios tamaños, incluidos 6020,6030,8030

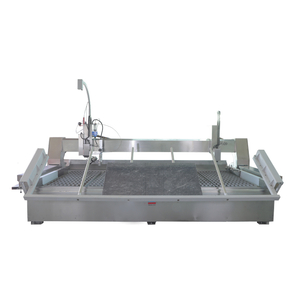

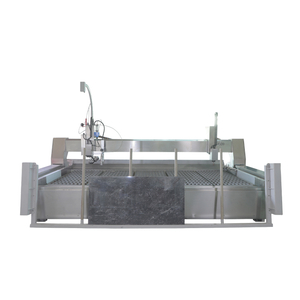

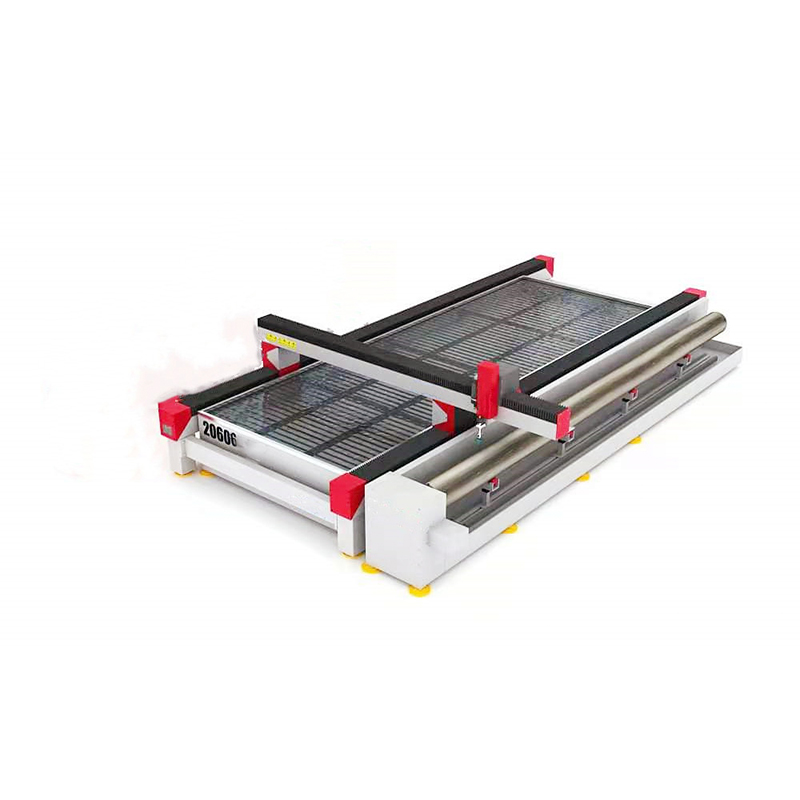

1. Mesa de trabajo y controlador
La mesa de corte por chorro de agua PMT está equipada con un sistema de transmisión sofisticado que incluye los tomahawks X, Y y Z, un tanque de agua, un cabezal de corte, un sistema de grasa y un sistema de servoaccionamiento.
Su construcción mecánica de pórtico está diseñada explícitamente para máquinas de gran tamaño, teniendo en cuenta distancias de recorrido ampliadas a lo largo de los tomahawks X e Y, lo que lo hace razonable para manejar piezas alucinantes y más grandes que el promedio.
Esta mesa de corte es la mejor estructura 2D controlada por PC de su clase, que incluye el pivote Y, el receptor, el eje X, el eje Z (reposacabezas de corte), el cabezal de corte, la manguera de alta presión y la caja de desbaste.Para garantizar precisión y una actividad fluida, tanto los tomahawks X como Y están equipados con ayudas rectas y tornillos de bolas.
Modelo | 6020 | 6030 | 8030 | 12030 | |
Dimensión (mm) | 7200*3500mm | 7200*4500mm | 9200*4500mm | 13200*4500mm | |
Máx.rango de corte | 6000*2000mm | 6000*3000mm | 8000*3000mm | 12000*3000mm | |
Viaje del eje Z | 180mm | ||||
servosistema | Weihong, OEM Panasonic | ||||
husillo de bolas carril lineal | ABBA/TBI, marca de Taiwán | ||||
Precisión de reposicionamiento | ±0,025 mm/m | ||||
Precisión de corte | ±0,1 mm | ||||
Máx.velocidad de carrera | 30 m/min | ||||
lubricación | Inmersión en aceite | ||||

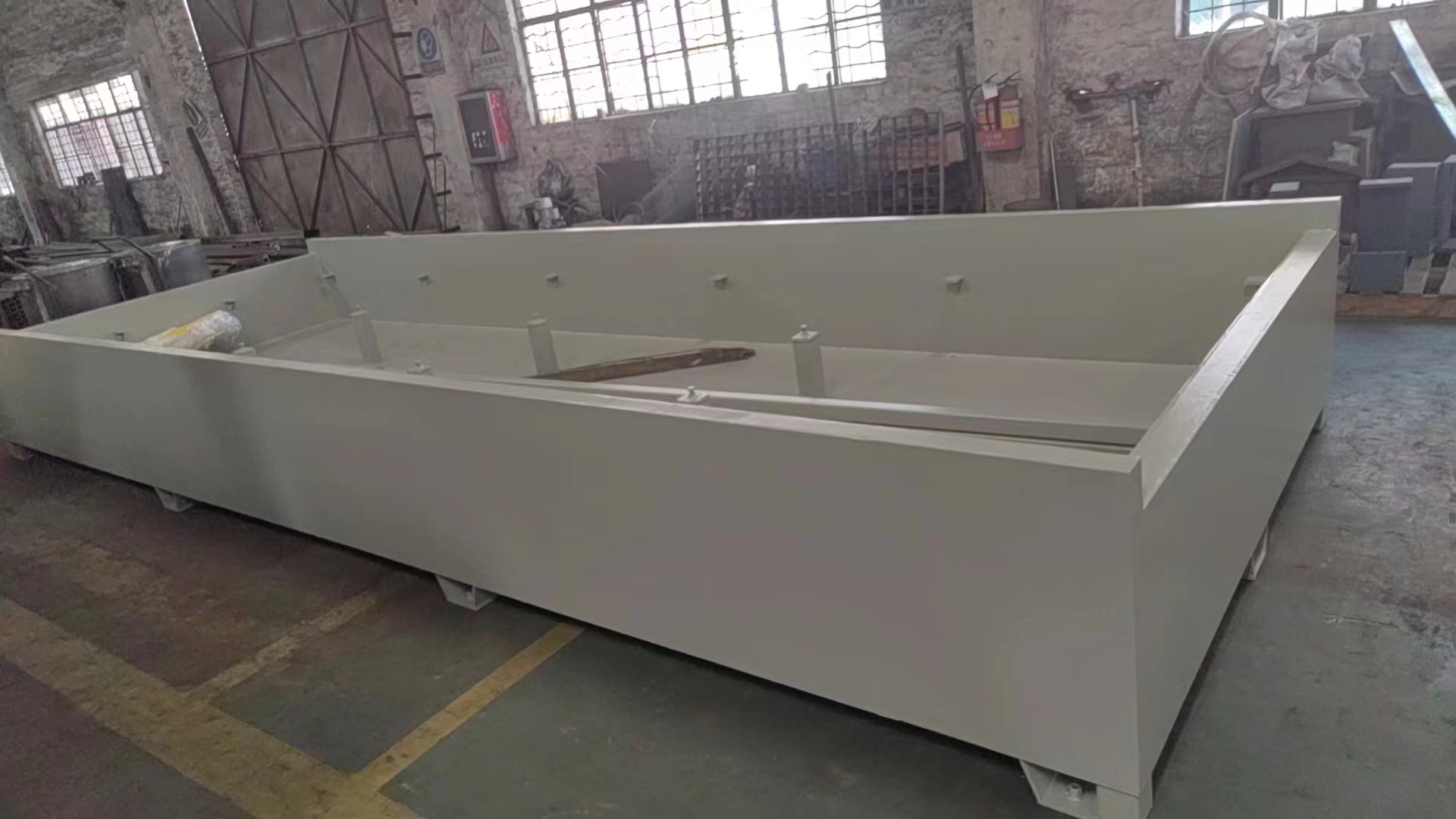

Material | Tanque de material de acero inoxidable 203, viga de acero fundido, cubierta de caucho y acero inoxidable | ||||

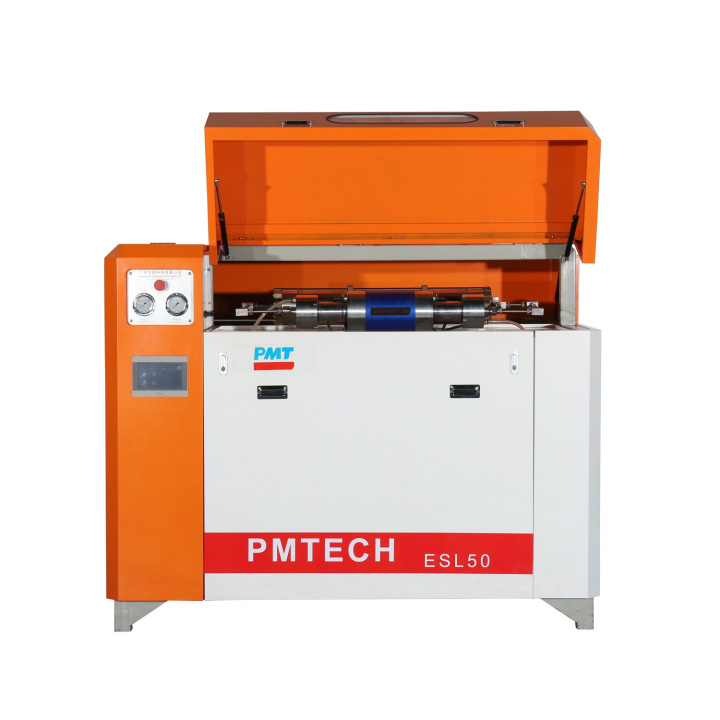

2.Estructura de bomba de alta presión ESL50
Dimensión (largo* ancho* alto) | 1800*1000*1400mm |
Peso | 1200 kilos |
Tasa de potencia | 37kw/50hp |
Máx.presión | 420Mpa/4200bar |
Presión laboral | 300-350Mpa |
Máx.descarga de aceite | 104L/minuto |
Máx.Tasa de flujo | 3,7 l/min |
Fuente de alimentación | 380V 50Hz |
Suministro de agua | ≥15,1 l/min |
Acumulador | 1,5 litros |

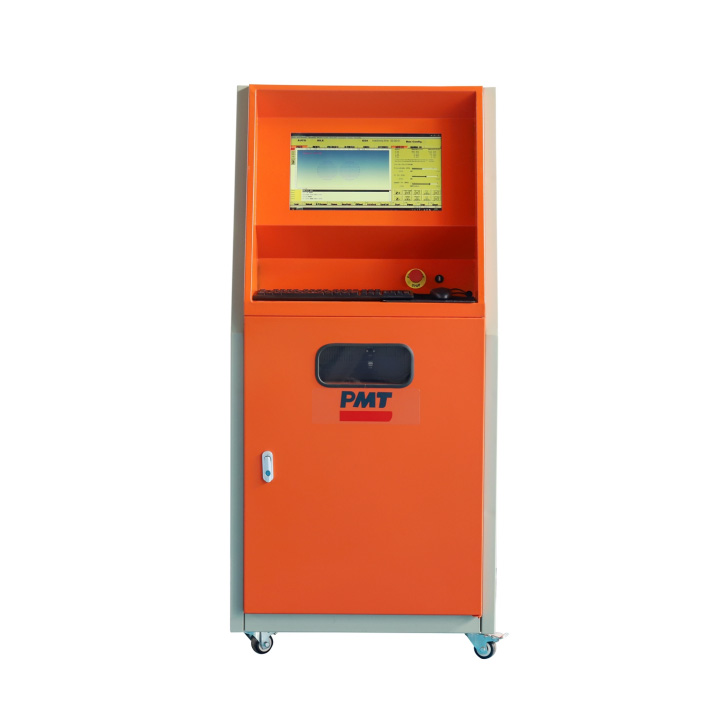

3. Controlador CNC
Fuente de alimentación | CA 220 V 50/60 Hz. |
Sistema de dibujo | Auto-CAD |
Sistema informático | ventana 7 |
Función | Controlador más remoto |
pantalla | Aplicar LCD de 19 pulgadas |
Software de chorro de agua NC-Estudio-V10 | Admite archivos DXF y código NC |

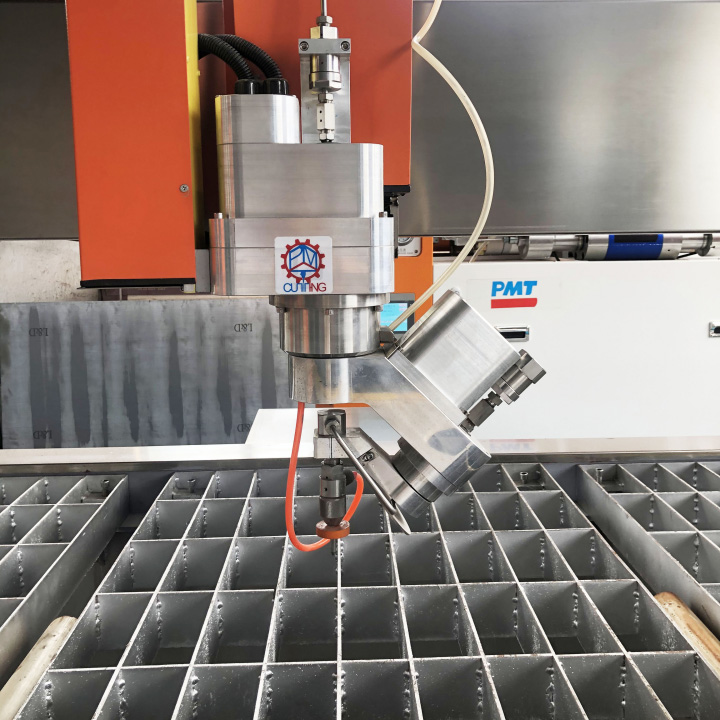

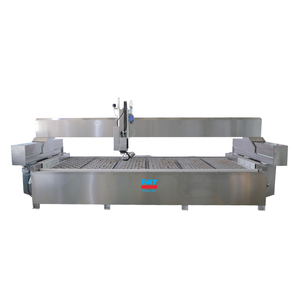

4.CA 5 ejes sistema de corte para cabezal de corte de diamante
Precisión de reposicionamiento | ±0,02/1000 mm |
Precisión de corte | ±0,15/1000 mm |
Máx.prusura | 420mpa |
Tipo de orificio | Análisis 3 |
Tipo de boquilla | 7,14*1,02*76mm |
recorrido de carrera del eje Z | 180mm |
Ángulo de rotación del eje A | ±67° |
Ángulo de rotación del eje C | ±360° |
Ángulo de corte | ±45° |
solicitud | corte 2D/3D |

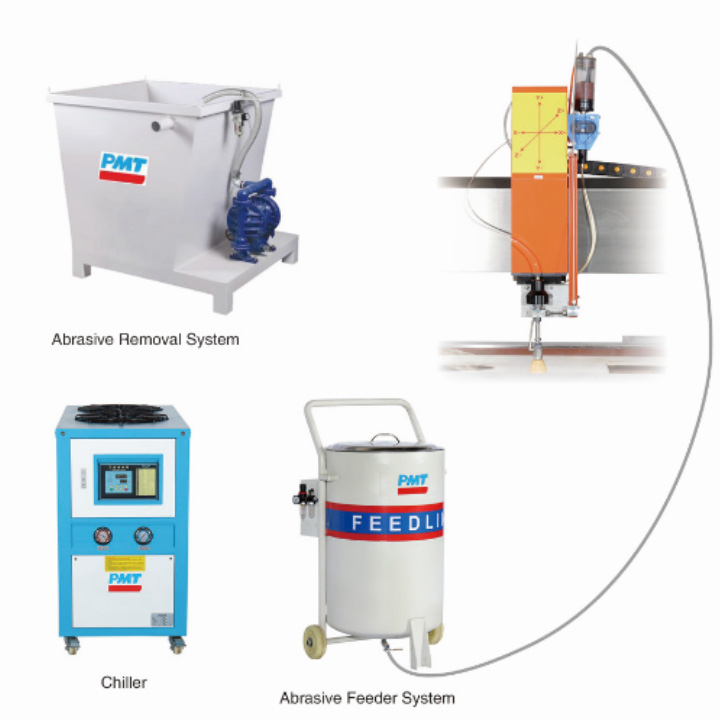

5.Sistema de alimentación abrasivo
Dimensión (largo* ancho* alto) | 700*700*1350mm |
Peso | 80kg |
Máx.capacidad | 200 kilos |
Máx.suministro de presión de aire | 2bar |
Regulador de ajuste del motor que controla el software | |
Elimina residuos abrasivos | |
Nuestra fábrica no solo tiene todo tipo de tamaños de máquinas de chorro de agua y repuestos para chorro de agua, sino que también nuestra empresa vende todo tipo de máquinas de tallado de piedra, máquinas láser, máquinas cortadoras de puentes, rectificadoras de bordes, máquinas de paso de hileras y máquinas de cuerda, etc. !!!
Entrenamiento tecnico
1, principio de funcionamiento básico de la máquina de corte por chorro de agua a súper alta presión2, principio de funcionamiento del sistema de alta presión y sobrealimentación
3, reemplazo de las piezas selladas de alta presión, selladas de baja presión y de alta presión
4, mantenimiento del sistema de alta presión y juicio y resolución de problemas de fallas comunes
5, programación, operación y operación CNC de la plataforma de corte NC
6, mantenimiento diario de la plataforma de corte NC.
7, instalación de equipos
8, control abrasivo y operación de transporte y comunicación CNC
9, funcionamiento del software CAD/CAM y comunicación CNC
10, principio de funcionamiento, mantenimiento, juicio y resolución de problemas de fallas comunes de las principales piezas funcionales de alta presión, interruptores de agua de alta presión y cabezal de corte abrasivo

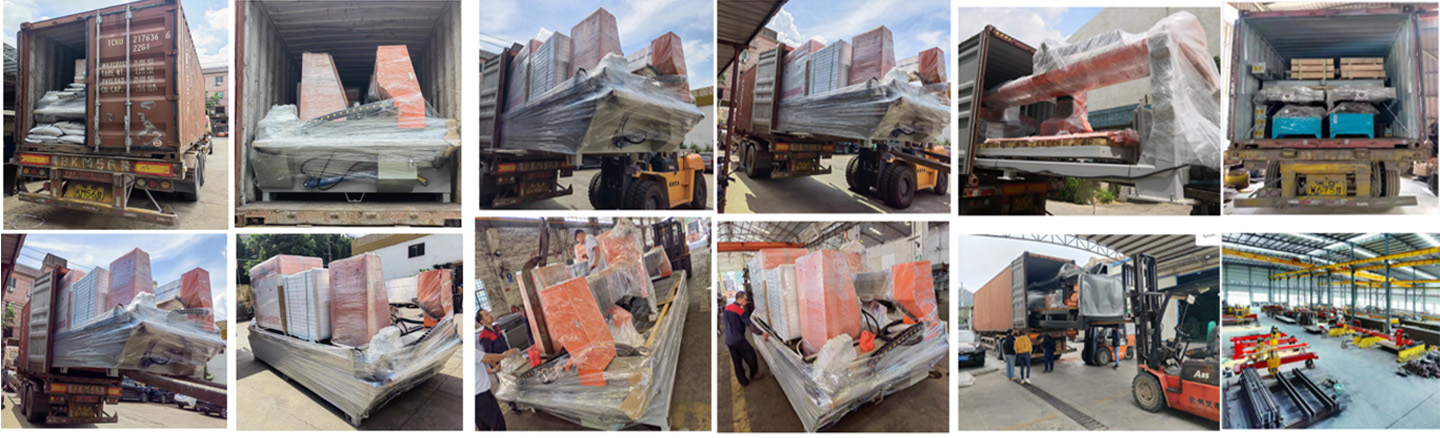

Empaquetado del producto
Paquete de máquinas cortadoras por chorro de agua: Nuestras máquinas cortadoras por chorro de agua están cuidadosamente empaquetadas para garantizar la seguridad durante el transporte.El paquete incorpora un exterior de madera maciza, junto con delicados materiales agrupados en el interior.Por otro lado, ofrecemos la opción de utilizar todos los paquetes de películas delicadas para mayor seguridad.El paquete contiene el sifón HP, la mesa de corte por chorro de agua con cabezal de corte, el regulador de chorro de agua CNC, el alimentador de arena por chorro de agua y piezas adicionales para el sifón.Todo el conjunto de engranajes de la máquina de chorro de agua se apila en un soporte de 20 o 40 pies, con dimensiones de aproximadamente 30 a 40 metros cúbicos y una carga de 4000 a 6000 kilogramos.
Piezas de repuesto para chorro de agua: Para garantizar el transporte protegido de nuestras piezas de repuesto para chorro de agua, utilizamos una combinación de materiales delicados para agrupar en el interior y contenedores para agrupar en el exterior.Esto garantiza que las piezas estén protegidas en todas partes durante el viaje.Además, podemos cumplir con las necesidades explícitas de agrupación según las inclinaciones del cliente.
Tiempo de transporte de las máquinas: Nuestro tiempo de transporte de las máquinas de chorro de agua suele oscilar entre 15 y 30 días.Nos esforzamos por transmitir rápidamente nuestros artículos para abordar los problemas de nuestros clientes.
Repuestos para chorro de agua: 1-7 días

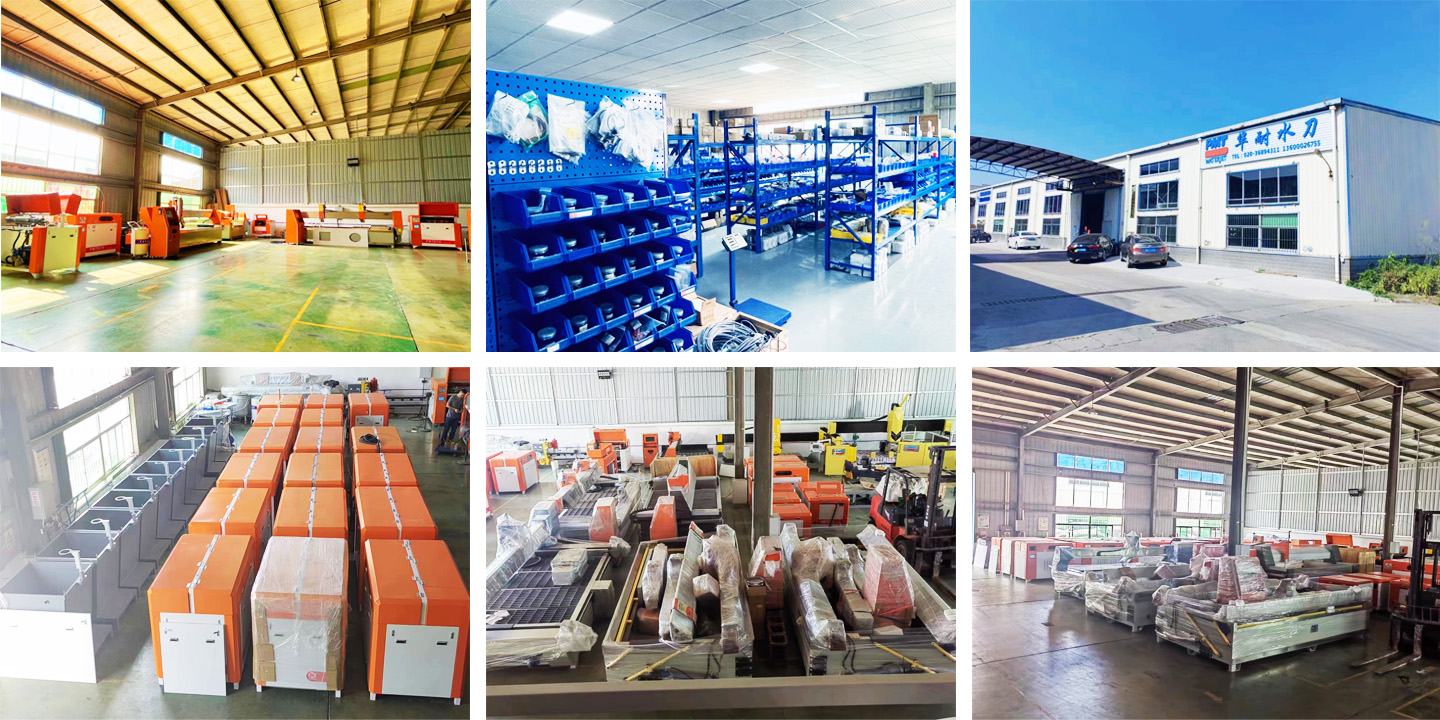

Perfil de la empresa
Certificaciones
