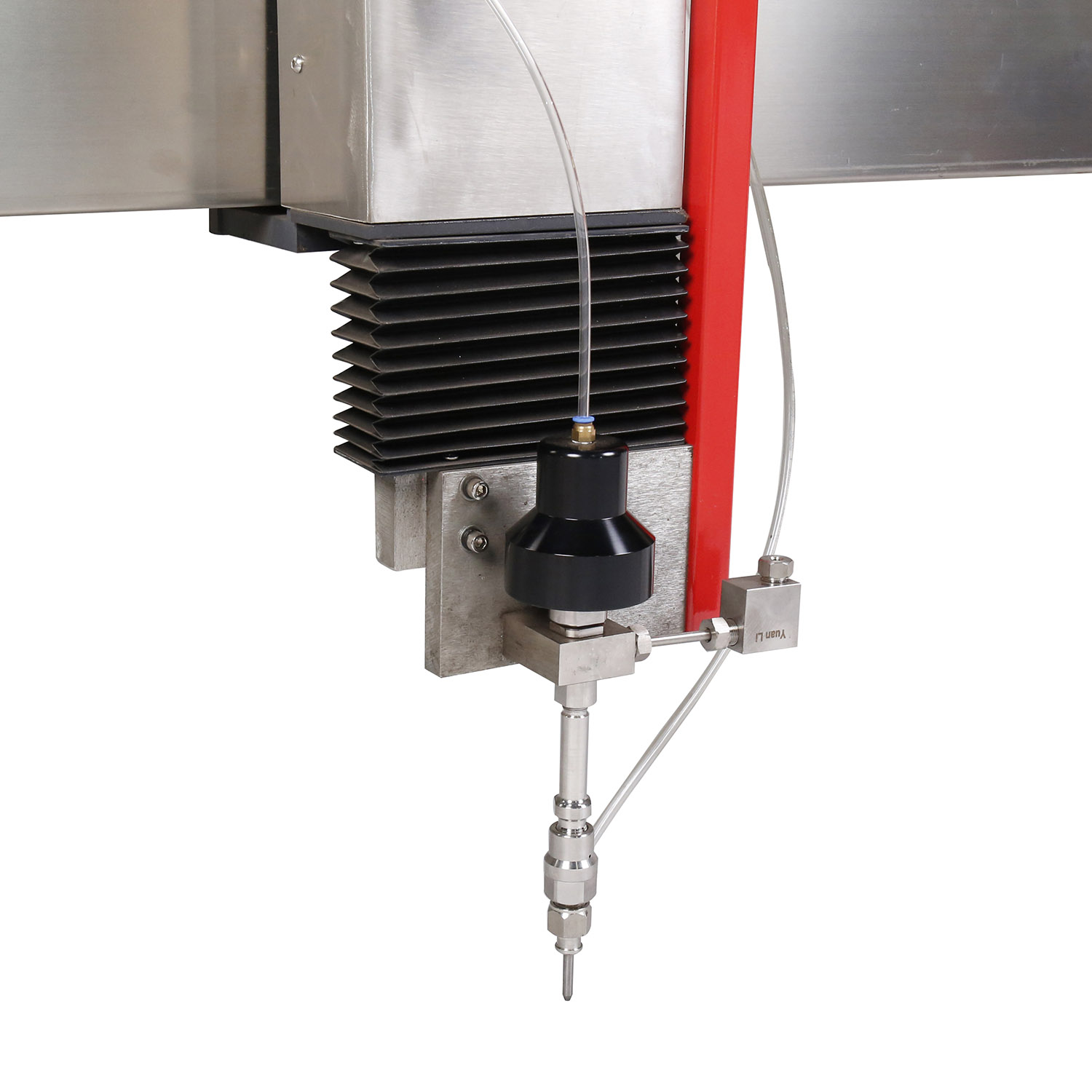

Cortando la máquina de corte de chorro de agua de la cabeza

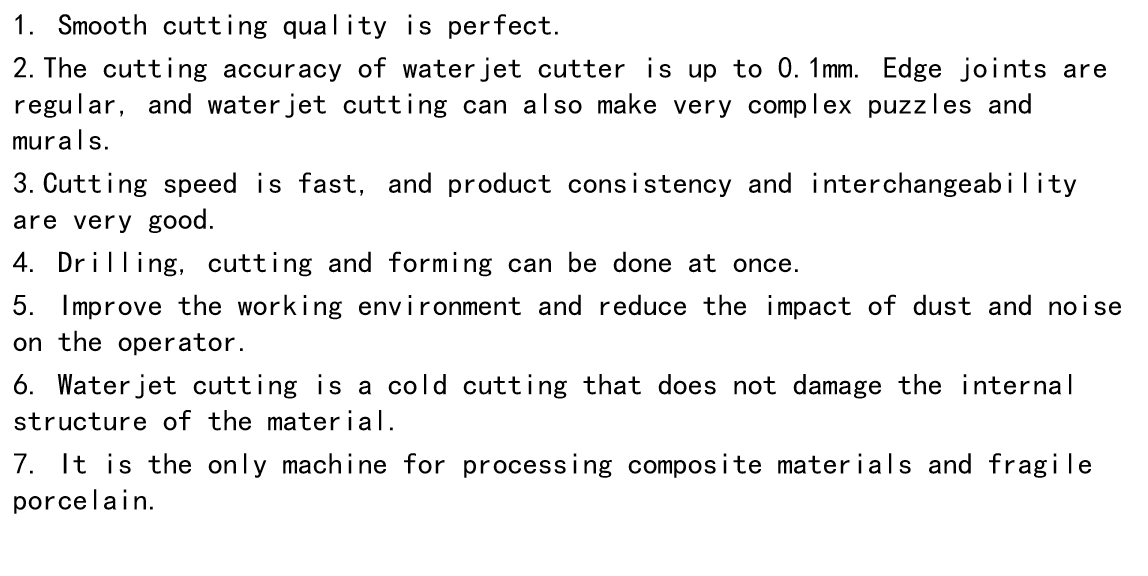

Ventaja de PMT Waterjet Machine
Sobre el tamaño, tenemos 4000*2000 mm, 3000*2000 mm, 2000*1500 mm, 2500*1500 mm, 6000*2000 mm ECT, ¿que desea?
1. Tabla de trabajo y controlador

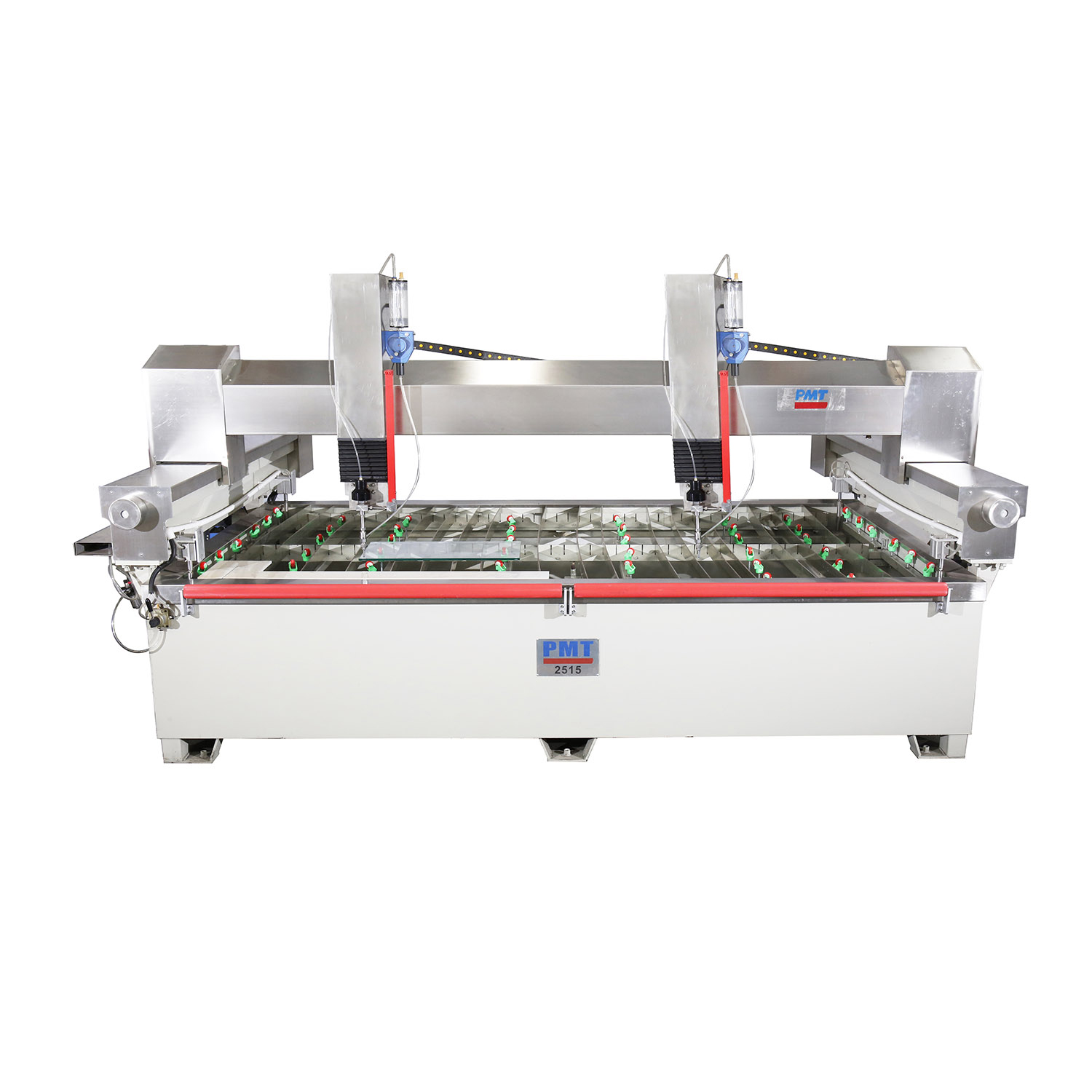

La plataforma de trabajo general de pórtico es la configuración estructural más estable, con movimiento mecánico de los ejes X e Y durante el procesamiento, mientras que la mesa de trabajo permanece fija.
Al realizar un corte de alta velocidad y de alto rendimiento en materiales de gran formato, garantiza una fuerza equilibrada en el rayo transversal y la operación sincronizada de la viga transversal.
Modelo | 2015 | 2515 | 3020 | 4020 | 6020 |
Dimensión (mm) | 2650*2150 mm | 3100*2150 mm | 4500*2300 mm | 5250*2300 mm | 7300*3100 mm |
Max. rango de corte | 2000*1500 mm | 2500*1500 mm | 3000*2000 mm | 4000*2000 mm | 6000*2000 mm |
Viaje del eje Z | 180 mm | ||||
Sistema de servo | Weihong, OEM Panasonic | ||||
tornillo de pelota | ABBA/TBI, marca Taiwán | ||||
Precisión de reicionamiento | ± 0.025 mm/m | ||||
Precisión de corte | ± 0.1 mm | ||||
Max. velocidad de carrera | 15m/min | ||||
lubricación | Inmersión al aceite | ||||
Material | 203 Tanque de material de acero inoxidable, haz de acero fundido, goma y cubierta de acero inoxidable | ||||
2. Característica
La separación del tanque de agua y las partes de transmisión mecánica no afecta la precisión de corte durante largos períodos de trabajo y previene la deformación de toda la máquina.
1. Protección de seguridad El sistema está equipado con una función de protección de límite de sobrefuera dual, incluidas las protecciones de límite duro y suave, para evitar accidentes durante la operación de alta velocidad. El diseño especial de la cubierta protectora evita efectivamente el agua y la arena, lo que hace que la máquina sea duradera y estéticamente agradable.
2. Sistema de lubricación El sistema centralizado de lubricación automática garantiza que el aceite lubricante alcance cada punto de lubricación en el sistema de transmisión a tiempo, asegurando una operación de máquina suave y confiable y mantenimiento simple.
3. Los tornillos liderados: adoptar guías de rodadura de alta calidad y tornillos de bola de Taiwán para garantizar una alta precisión en el procesamiento parcial, transmisión suave, durabilidad y lograr un movimiento sin costura con una buena retención de precisión.
3. Muestra de corte
